선광선의 양측 추진 구조는빔 몸체그리고침대.

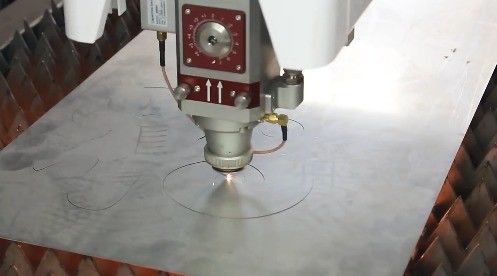

빔 보디 드라이브 메커니즘과 높이 보상 메커니즘은 레이저 절단 헤드의 수평 및 수직 움직임을 실현합니다.
제한은 이동의 양쪽 끝에서 전환X그리고Y방향은 이동을 제어하고, 양쪽의 탄력적인 쿠션 패드는 보완됩니다.
제품 상세 정보:
|
적용: | 레이저 절단 | 적용 가능한 소재: | 금속 |
---|---|---|---|
조건: | 새로운 | 레이저 타입: | 섬유 레이저 |
영역 커팅: | 1500mm*3000mm | 절단 속도: | 30m/min |
지원받은 그래픽 형식: | 데이터 교환 방식 | 두께를 줄이기: | 0.4~15mm |
CNC 또는 전혀: | 네 | 냉방 모드: | 물 냉각 |
제어 소프트웨어: | 사이피컷 | 레이저 소스 브랜드: | 레이퀴스 |
레이저 헤드 브랜드: | 레이툴스 | 서보 모터 브랜드: | 후지 |
가이드레일 브랜드: | THK | 제어 시스템 브랜드: | 시프컷 |
체중 (킬로그램): | 7800 킬로그램 | 핵심 판매 요소: | 낮은 유지보수 비용 |
보증: | 1년, 기계 1년/레이저 2년 | 적용 가능한 산업: | 건축 자재 상점, 제조 공장, 기계 수리 공장, 건설 공사, 광고 회사, 기타 |
기계 시험 보고: | 제공 | 비디오 출입감찰: | 제공 |
핵심 부품에 대한 보증: | 2년 | 핵심 구성 요소: | 레이저 |
운용 모드: | 지속파 | 구성: | 3 주축 |
제품은 취급되었습니다: | 박판 금속 | 특징: | 수냉식입니다 |

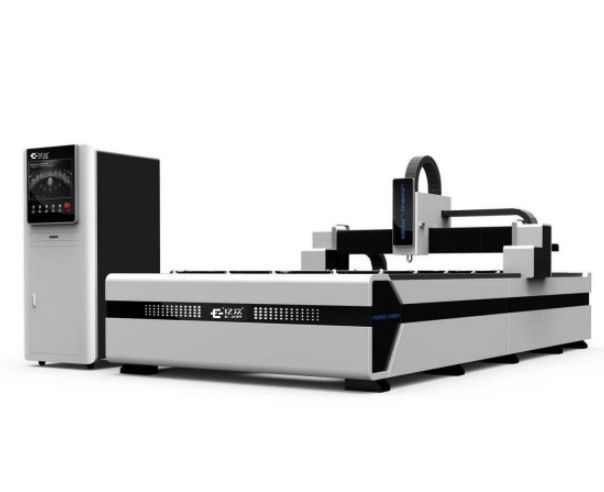

제품 이름: | 섬유 레이저 금속 절단기 | 레이저 파워: | 1000~10000W |
레이저식: | 연속적인 파이버 레이저 | 자르는 소재: | 금속 물질군 |
레이저 헤드: | 레이툴스 레이저 헤드 | 효과적 절삭 범위: | 1500mm*3000mm |
냉각 시스템: | 물 냉각기 냉각 시스템 | 맥스 커팅 스피드: | 50개 M / 분 |
위치 결정 정밀도: | ±0.05mm/m |
항목
|
데이터
|
항목
|
데이터
|
레이저 타입
|
섬유 레이저
|
X축 도동
|
1500mm
|
레이저 작업 매체
|
광섬유
|
Y축 주름
|
3000mm
|
레이저 파장
|
1060~1080 nm
|
Z축 도동
|
220mm
|
가등식 출력
|
1500W
|
장비의 전력 소비
|
16 KW
|
빔 품질
(BPP,mm*mrad) |
1.27
|
전체 전력 보호 수준
|
IP54
|
효과적 절단 범위
|
1500mm × 3000mm
|
명산 전력 매개 변수
|
220V, 50Hz
|

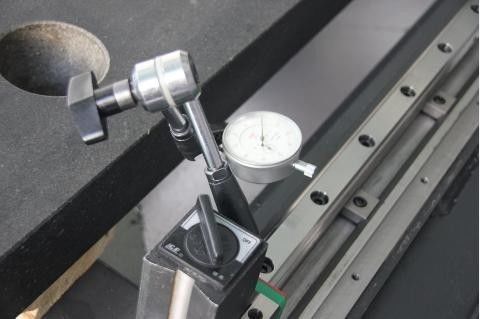

위치 정확성
|
±0.05 mm/m
|
최대의 빈역속도
|
50m/min
|
위치 정밀도를 반복한다
|
±0.03 mm/m
|
전체 차원
|
4500mm*2400mm*1800mm
|
|
기능
|
*
|
다국어
|
**
|
빠른 반응 표면
|
***
|
절감
|
****
|
선형 / 아크 인터폴레이션 및 슬리트 보상
|
*****
|
USB 및 광대역 인터페이스
|
젠장
|
동역서보운전 시스템 및 동역서보모터
|
항목
|
섬유 레이저
|
CO2레이저
|
벽 플러그 효율
|
30%
|
10%
|
전력 소비
|
1*kW
|
>3*kW
|
BPP
|
<2.5
|
6
|
반도체 펌프 수명
|
>100,000 h
|
NA
|
절단 속도
|
4*
|
1*
|
가스 특별 수요
|
필요없어
|
필요
|
유지
|
필요없어
|
필요
|
유연한 가공
|
매우 적합합니다.
|
부적절하다
|
환경적 적응력
|
충격, 기름 및 먼지 방지
|
충격 흡수 및 밀폐가 필요합니다.
|
안정성
|
최적
|
좋아
|
흡수력 - 강철
|
35%
|
12%
|
흡수력 - 알루미늄
|
7%
|
2%
|
교체해야 할 부품
|
각 반도체 펌프 소스는 독립적입니다. 한 반도체의 손상은 레이저의 정상적인 작동에 영향을 미치지 않지만 전력은 감소합니다.
|
레이저가 가스로 보충되고 반사 렌즈가 교체되어야 합니다.
|
